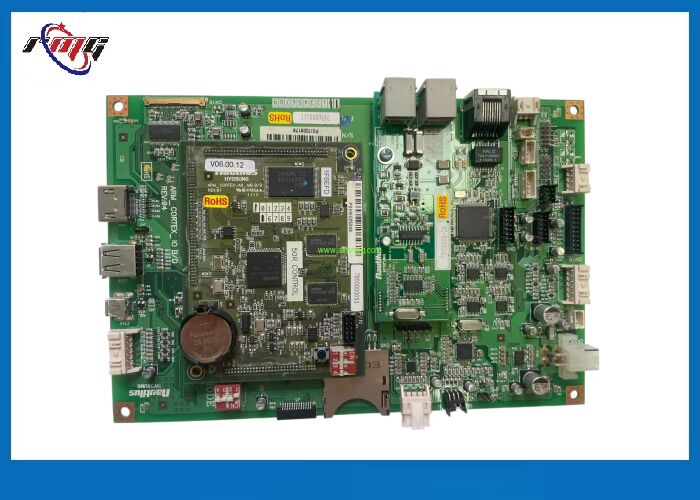

La carte mère de Hyosung 1800SE (la carte principale) Assemblée P/N 7650000053

La carte mère Hyosung 1800SE (également appelée carte mère ou carte de contrôle principale) est le module de traitement central du distributeur automatique de billets Nautilus Hyosung 1800SE. Dans la série "SE", cette carte se distingue des modèles précédents par son format plus petit et l'utilisation d'une pile bouton de 3V pour maintenir la NVRAM.

Versions de base et numéros de pièce

Selon la date de fabrication et la configuration spécifique du terminal, le 1800SE utilise généralement l'une des versions de carte suivantes.

Carte mère WinCE 6.0 (standard pour 1800SE):

o Numéros de pièce : S7650000053 ou S7650000167 (nouvelle révision).

o Conception : Beaucoup plus petite que les cartes WinCE 5.0 utilisées dans les modèles "CE". Elle est généralement insérée dans une carte d'E/S plus grande plutôt que d'héberger directement tous les ports.

Carte mère WinCE 7.0 (version intégrée moderne):

o Numéro de pièce:S76500000289 ou S76500000338

o Conception: Introduite comme une mise à niveau ultérieure ; elle intègre la carte d'E/S en un seul ensemble plus grand et dispose de trois ports USB sur le côté

Spécifications techniques (WinCE 6.0)

· Processeur: Processeur ARM-9.

· Mémoire: 8 Mo de SDRAM, 16 Mo de Flash et 256 Ko de NVRAM.

· Système d'exploitation: Windows CE 6.0.

· Connectivité: Prend en charge la connexion RTC 56 Kbit/s via la carte mère moderne et fournit des interfaces pour le lecteur de carte SD et les ports série externes.

Note de compatibilité

Ces cartes sont hautement compatibles entre elles et sont fréquemment utilisées dans d'autres modèles, notamment :

· Hyosung Halo / Halo II / Halo S.

· Hyosung 2700CE / 2700T.

· Hyosung 4000W et Force (2800SE)
